Les charpentes en bois > Les autres types de fermes

La ferme à entrait retroussé


La ferme à entrait retroussé est une ferme particulière permettant l’habitabilité des combles (espaces délimités par les versants de toiture et le dernier plancher).
Les éléments constitutifs d’une ferme à entrait retroussé sont :
  • L’entrait retroussé : entrait placé en partie haute de la ferme de manière à libérer le plus de place possible entre l’entrait et le plancher.
  • Le blochet : pièce horizontale reliant le pied de l’arbalétrier à une jambe de force. Le blochet est souvent moisé, c’est à dire constitué de deux pièces boulonnées entre elles et enserrant la jambe de force.
  • La jambe de force : pièce inclinée reliée à l’arbalétrier et prenant appui sur une semelle.
  • La semelle : pièce disposée à plat sur le plancher. Elle reçoit l’extrémité de la jambe de force.
La charpente en bois > Charpente avec fermes à entrait retroussé
Charpente avec fermes à entrait retroussé


La charpente en bois > ferme à entrait retroussé
ferme à entrait retroussé




Le faux-entrait


Le faux-entrait est une pièce horizontale située approximativement à la hauteur des pannes intermédiaires. Il est appelé « faux » car à la différence d’un véritable entrait il est soumis à des efforts de compression et non de traction.

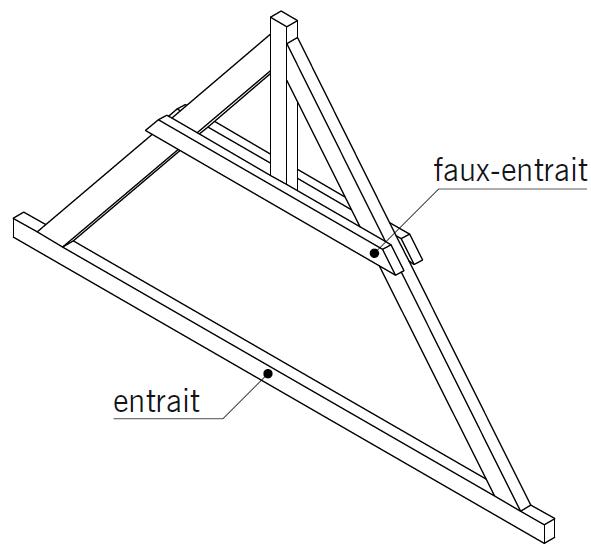

La charpente en bois > Ferme à faux-entrait
Ferme à faux-entrait


La ferme à la Mansart


La ferme à la Mansart est une ferme à entrait retroussé dont la forme particulière permet de dégager un grand volume habitable.
Une ferme à la Mansart comprend deux parties principales :
  • Le terrasson : partie supérieure de la ferme. La pente définie par l’arbalétrier est faible.
  • Le brisis : partie inférieure dont la pente donnée par l’inclinaison de la jambe de force est proche de la verticale.

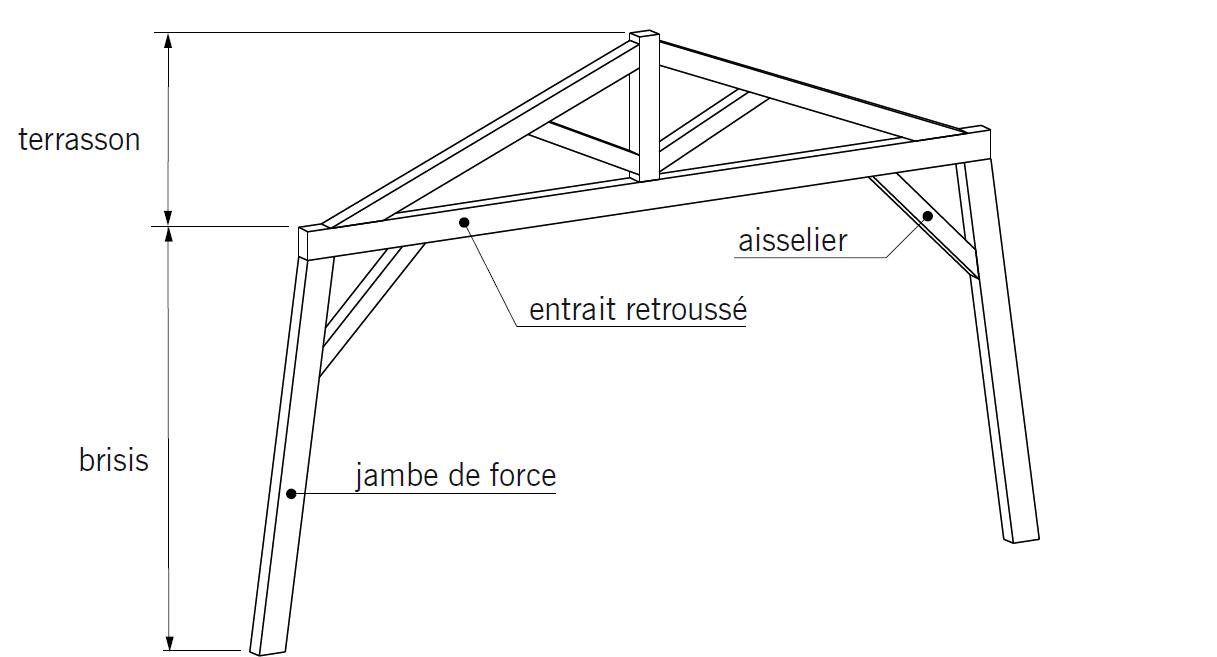

La charpente en bois > Ferme à la Mansart
Ferme à la Mansart
